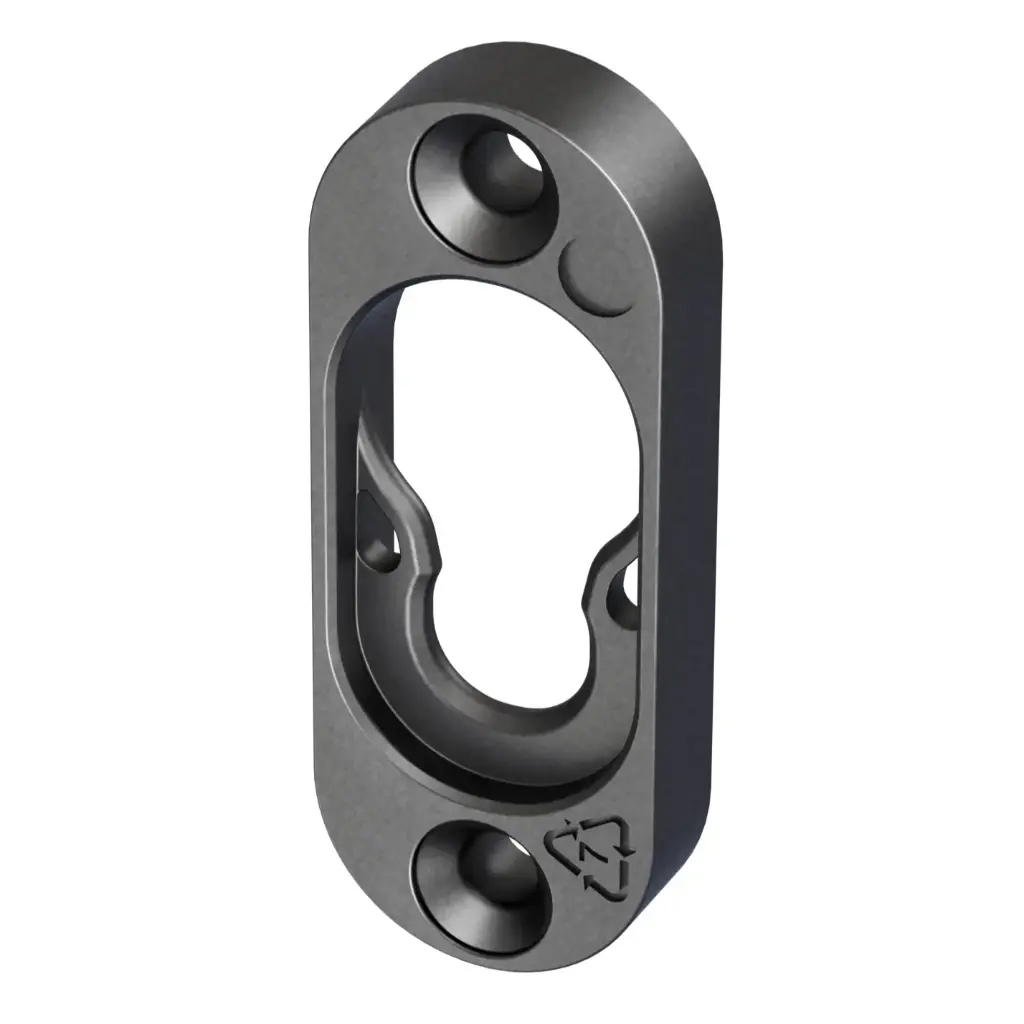

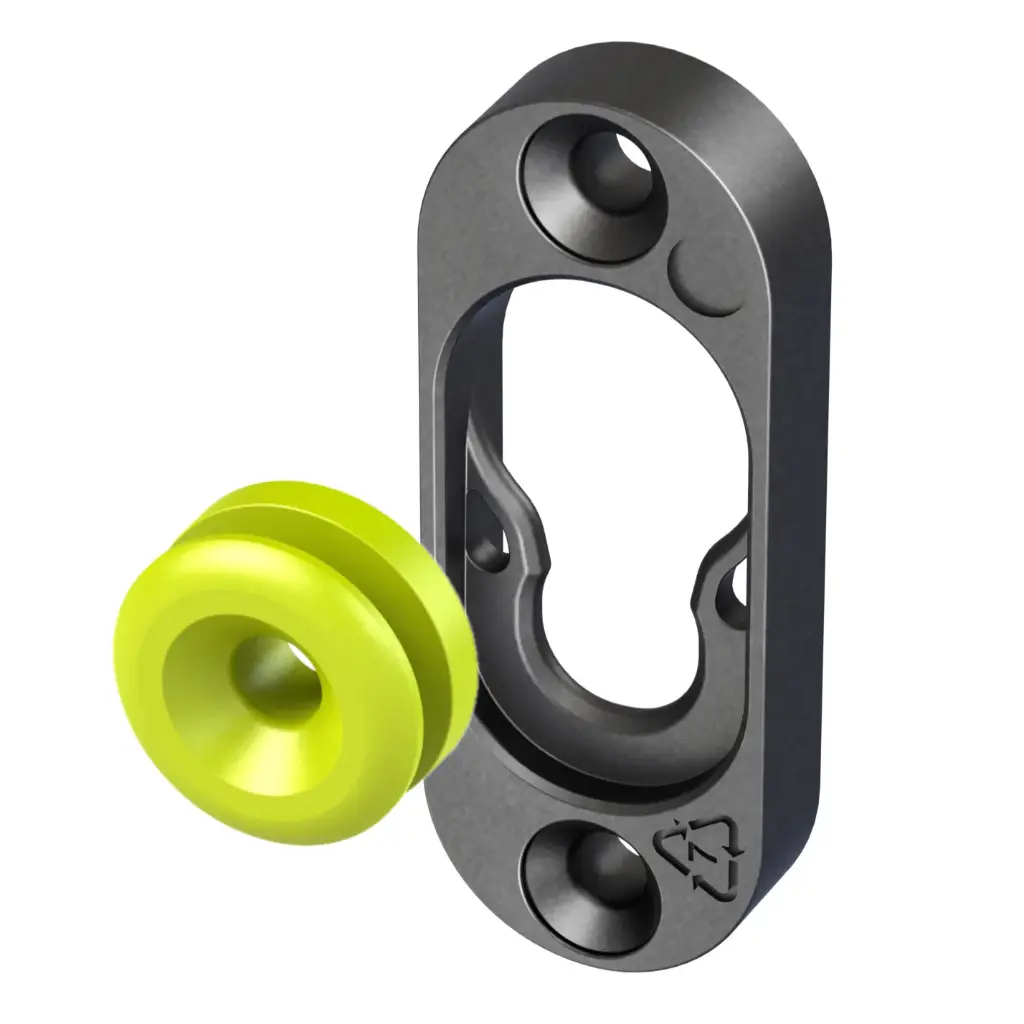

Type 1 Flush Fix + Button
Eine vollständig versenkte Steckverbinderlösung

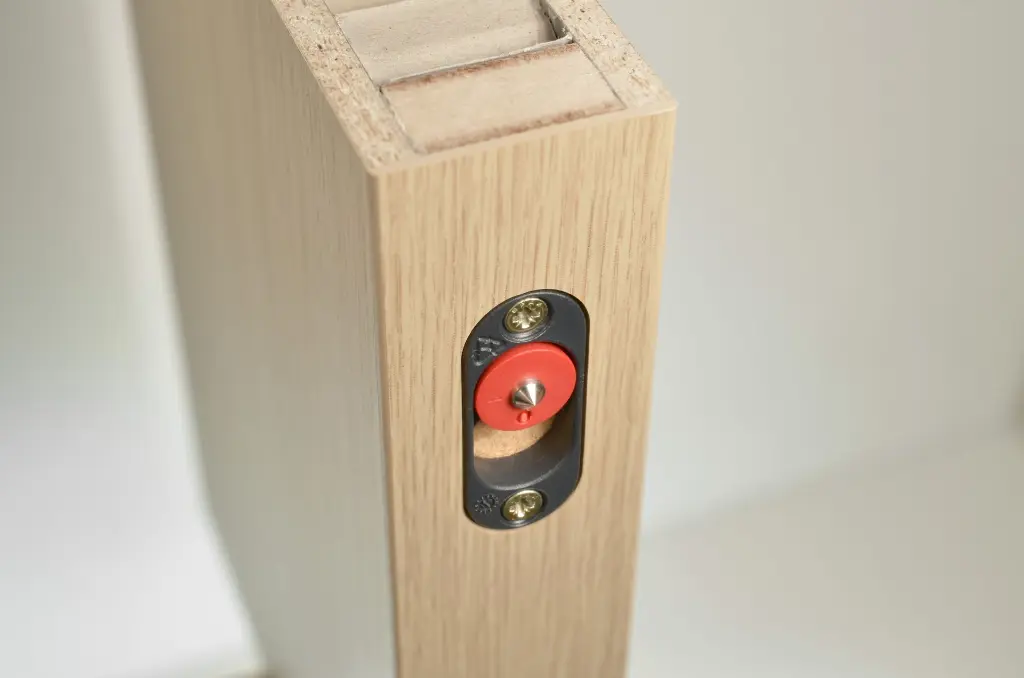

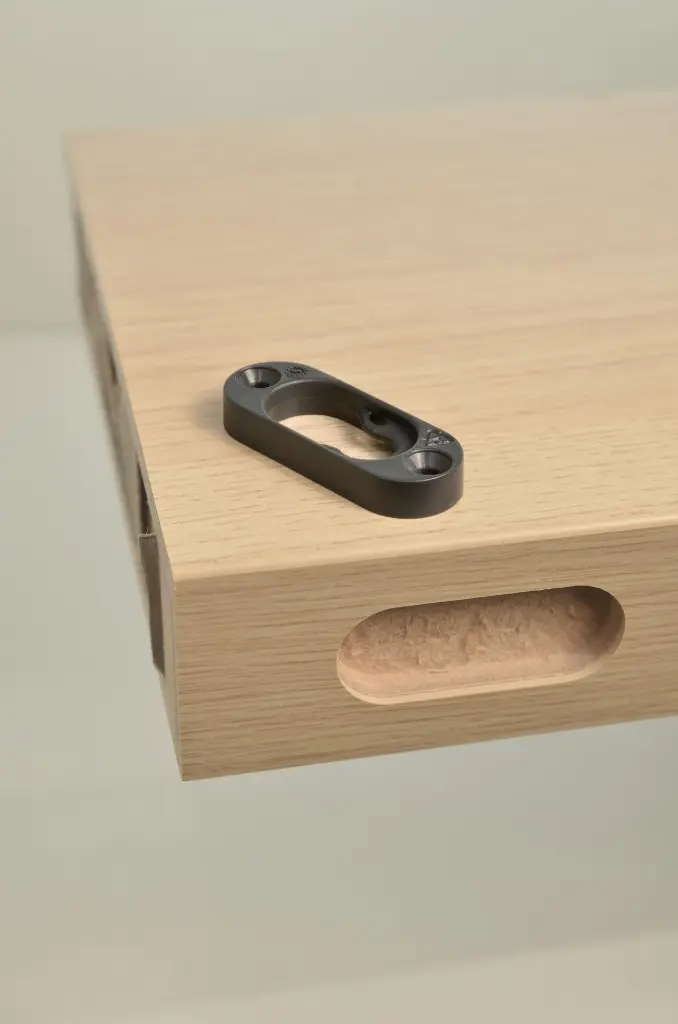

Für Anwendungen, bei denen ein Kontakt von Platte zu Platte erforderlich ist. Er passt in einen einfachen ovalen Falz und kann in die Kante einer mindestens 28 mm dicken Platte oder in die Oberfläche einer mindestens 18 mm dicken Platte eingelassen werden.

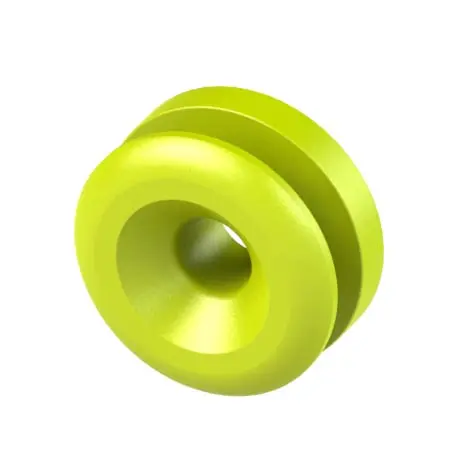

Beide Teile des Verbinders sind aus einem starken und robusten technischen Polymer. Als allgemeiner Richtwert gilt, dass vier Button-fix-Befestigungselemente des Typs 1 Flush an einer vertikalen Platte Lasten bis zu einem Gewicht von maximal 100 kg (220 lbs) tragen können, vorausgesetzt, dass die Schrauben und der Untergrund richtig aufeinander abgestimmt sind und alle anderen Installationsanweisungen beachtet werden.

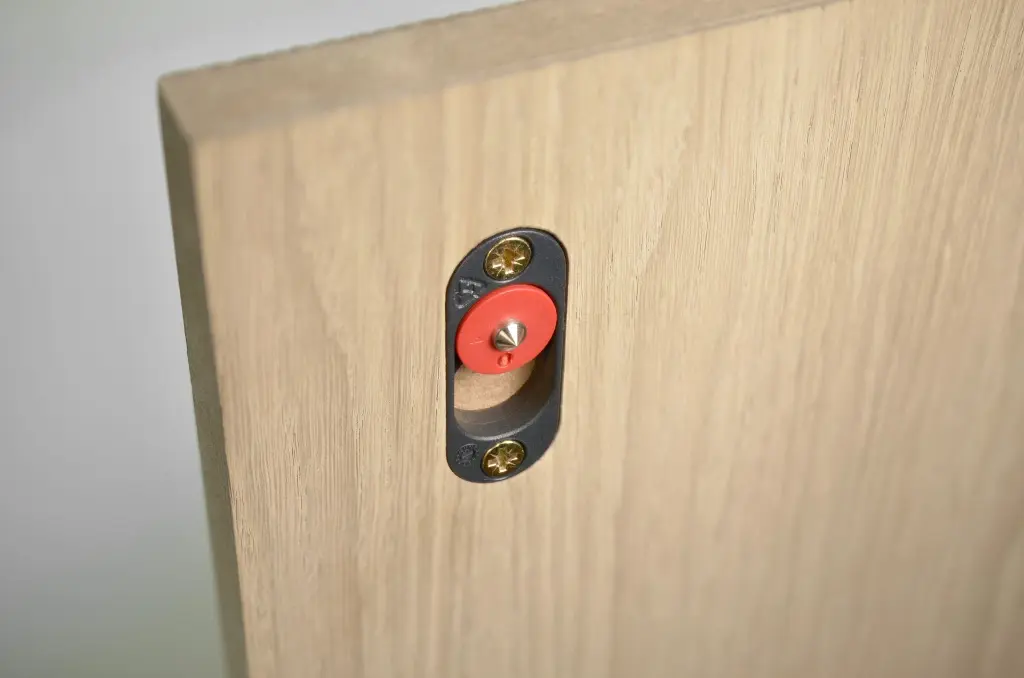

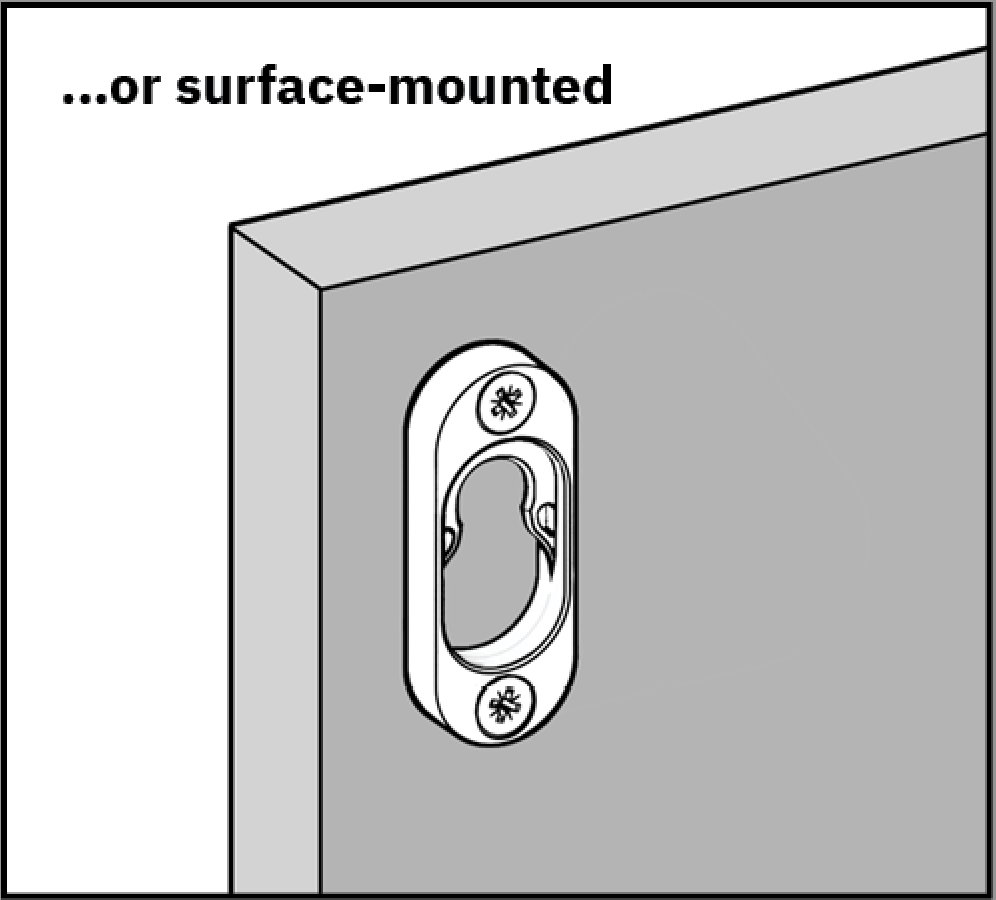

Sie können den Button Fix direkt auf eine Fläche montieren.

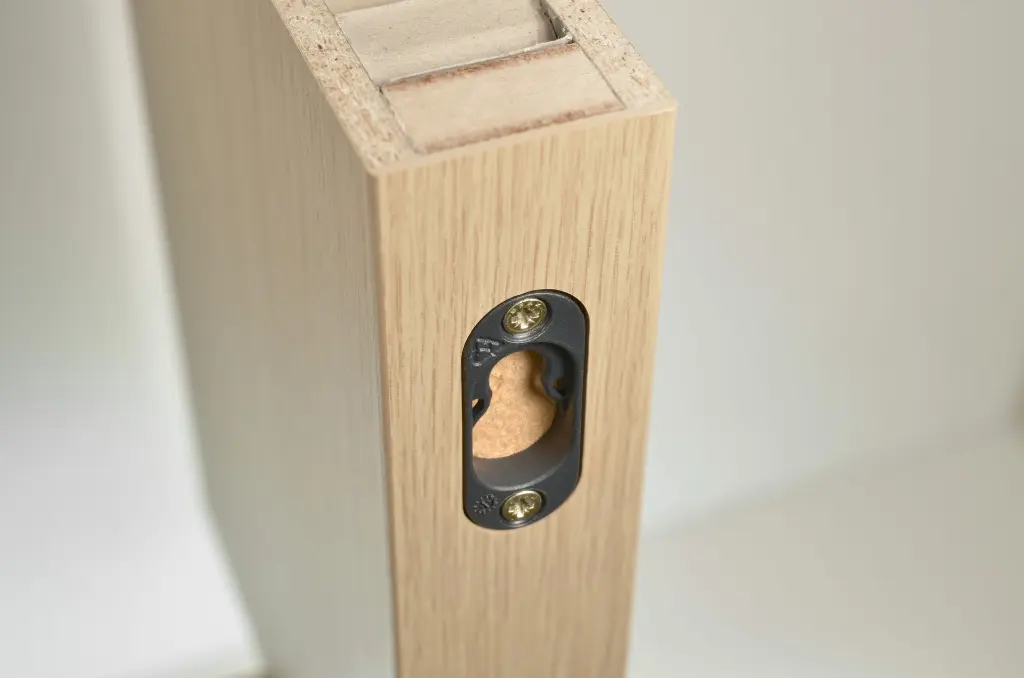

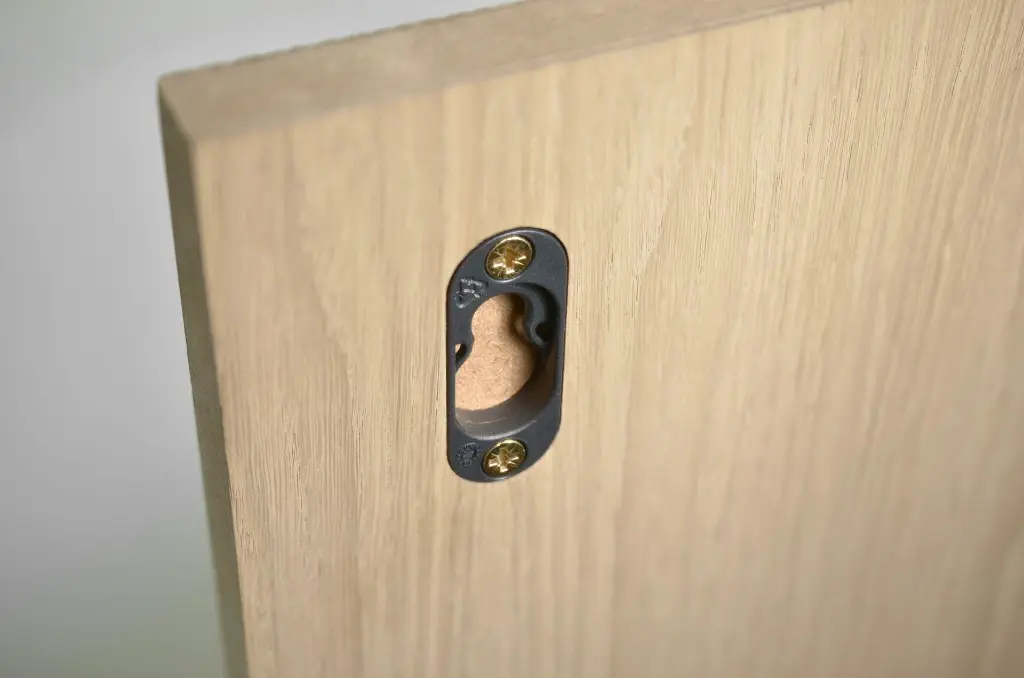

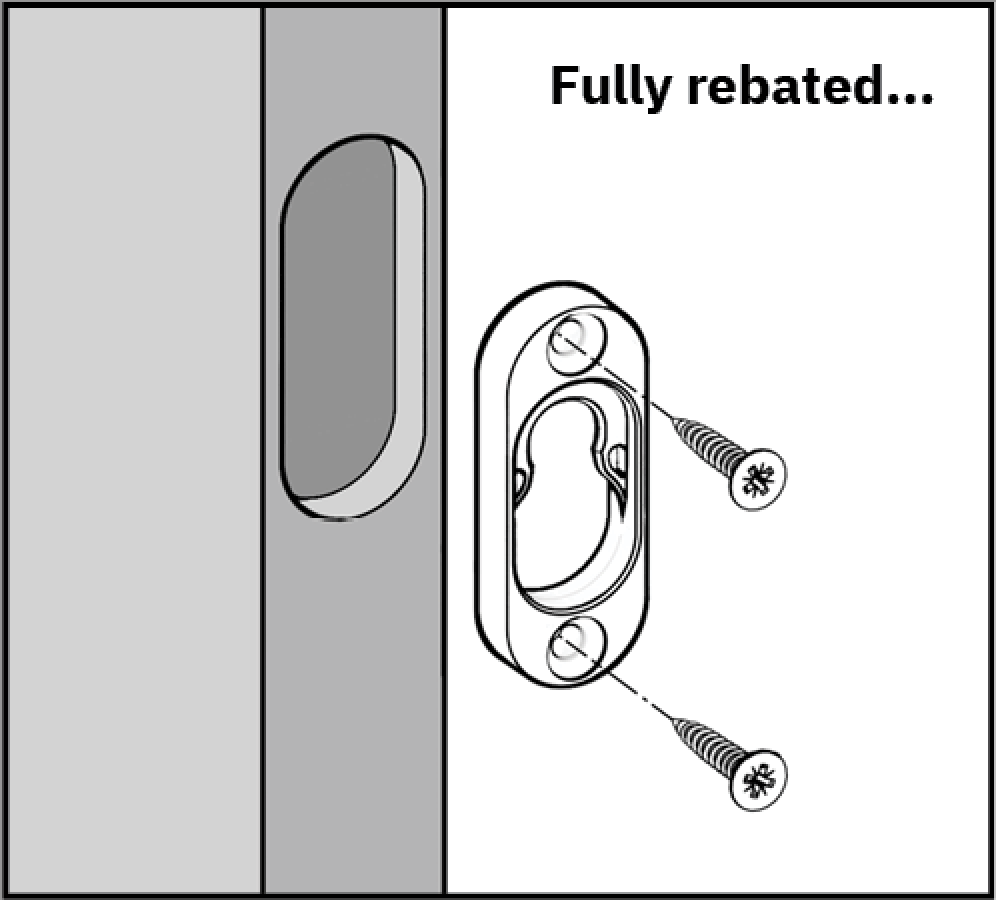

... oder in die eingefräste Tasche einsetzen.

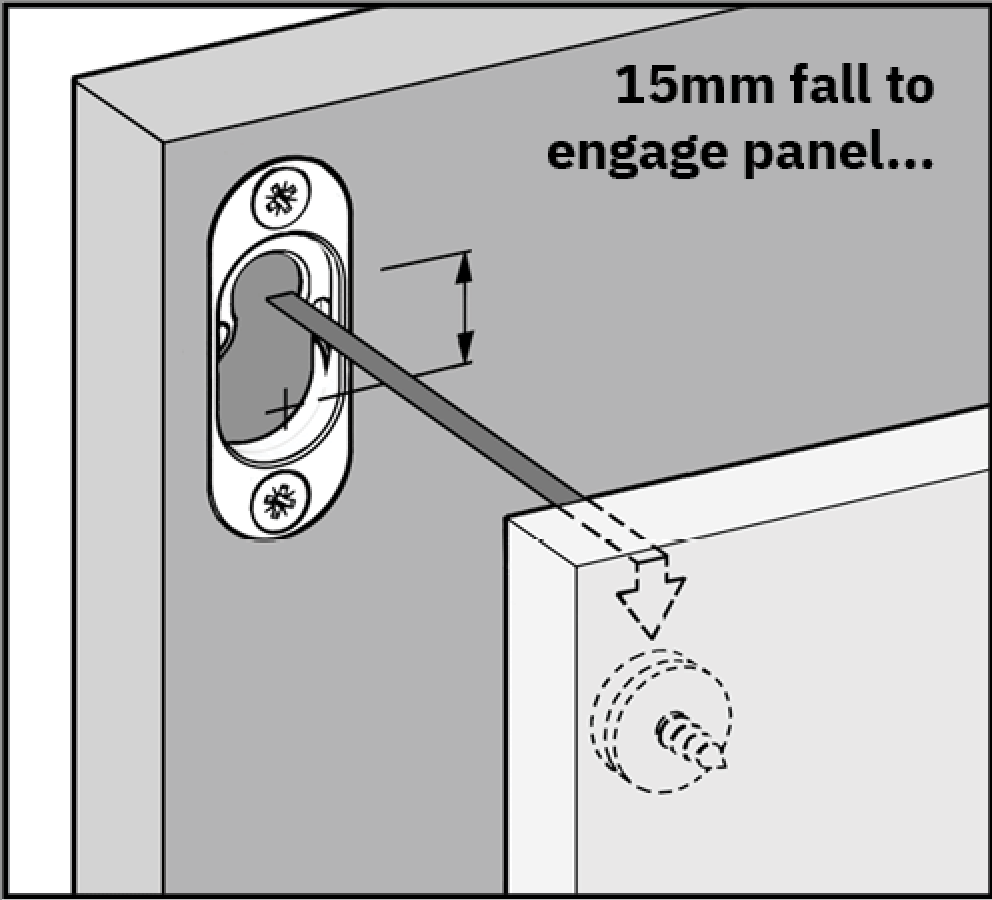

Beim Einrasten haben sie 15 mm Versatz
nach unten

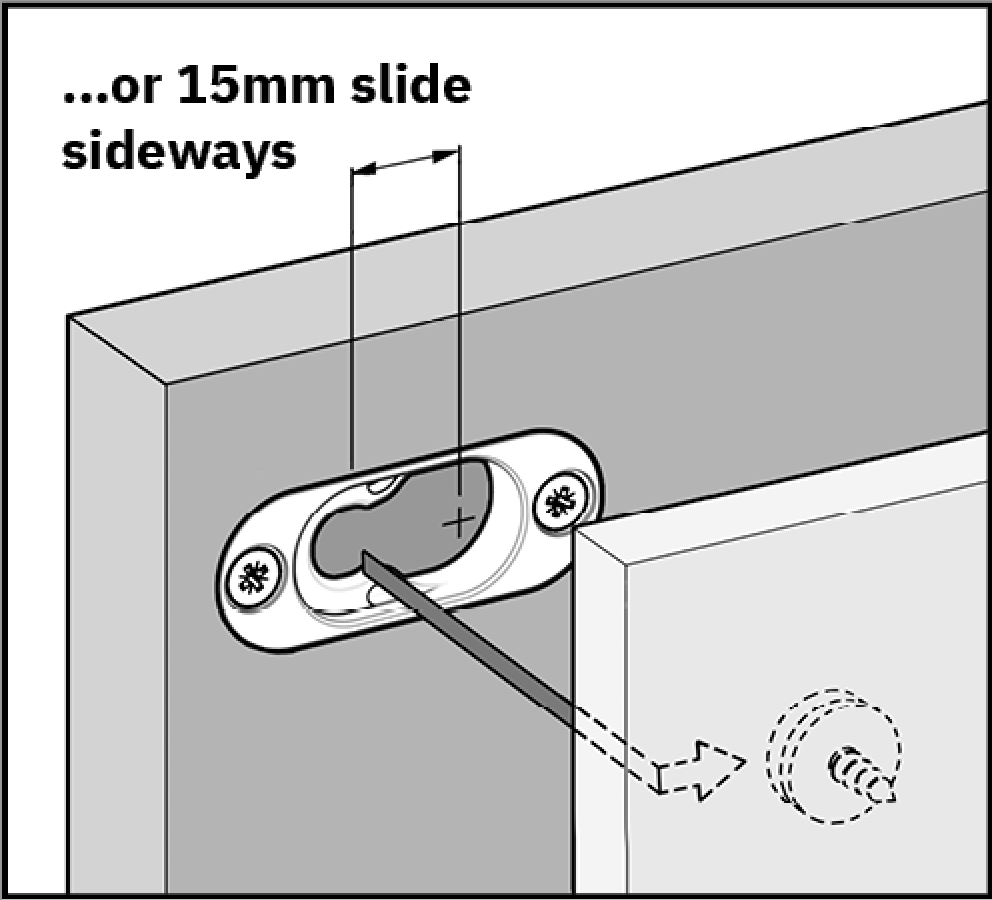

Beim seitlichen Einrasten haben sie
15 mm Versatz nach links oder rechts.
Hier die Installationsanweisung downloaden
Der Typ 1 Fix kann oberflächenmontiert werden, wodurch ein 8 mm breiter Spalt zwischen den Paneelen entsteht, oder halb gefalzt, um den Spalt auf 3 mm zu reduzieren. Rasten Sie die Knöpfe in den Fix ein und schieben Sie das Paneel um 15 mm nach unten, bis der Knopf-Fix „einrastet“. Der Typ 1 Button-fix kann auch für die seitliche Montage konfiguriert werden.

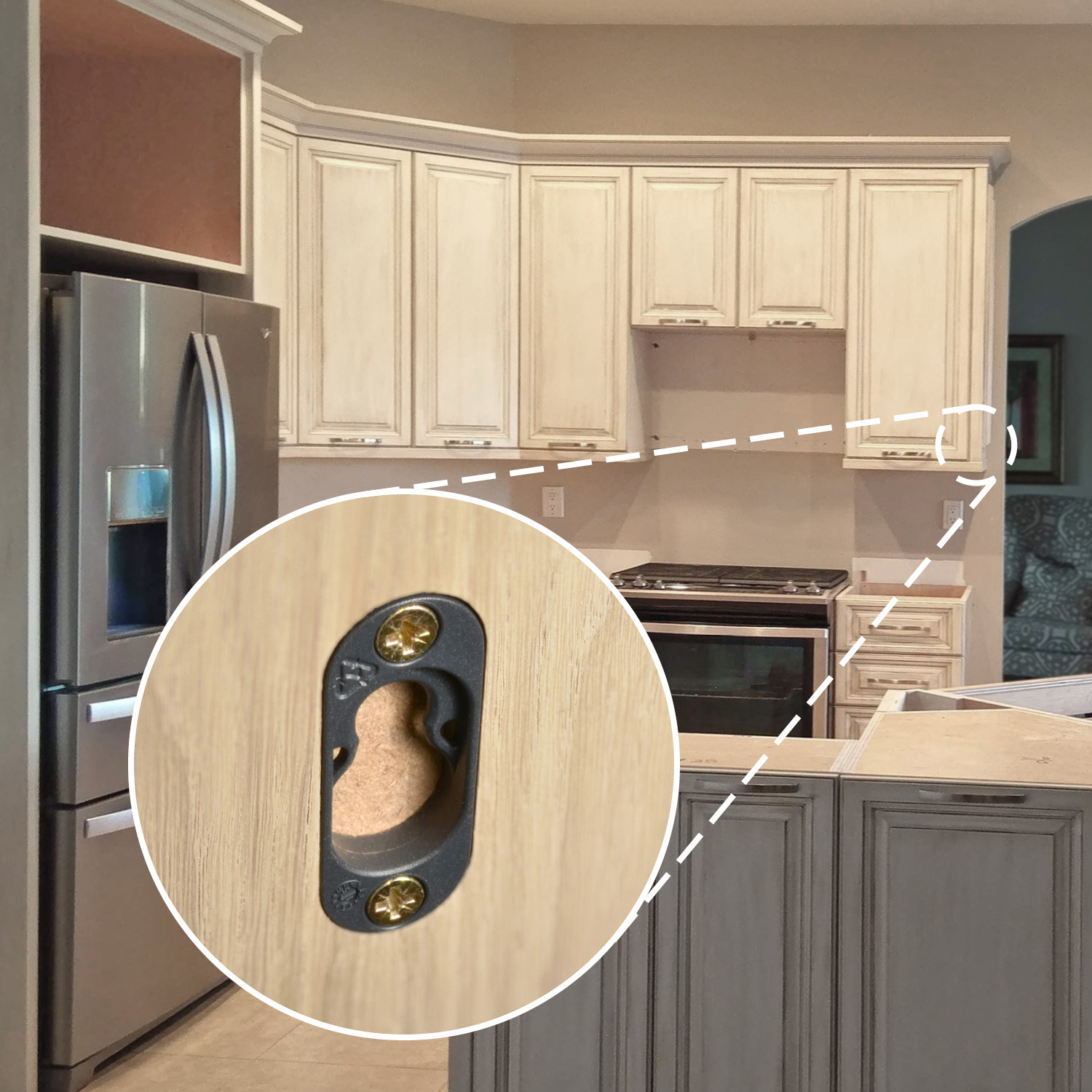

Hier sehen ein Anwendingsbeispiel des Button Fix Typ1 Flush
|
